功能特点
多功能试验功能★检定同种规格不同常数、不同通讯规约的电能表;
★可以按照检定规程要求,对潜动、启动、基本误差、标准偏差、常数试验、日计时误差试验、时段试验、需量试验等检定项目实行全自动检定;
★可以做电压影响试验、频率影响试验、电压不平衡影响试验;谐波试验功能,1~21次谐波任意设定,进行谐波影响试验;
★对日计时误差采用高精度时钟测试仪进行测试,精度高达10-7;
★通讯测试;
★GPS广播校时,表内数据验证,读、写表设备号;
功能特点
★采用机柜和铝合金挂表架分体结构,美观而质轻;
★用PC机操作能自动完成规定的校验,误差试验、启动试验、潜动试验、常数试验、日计时试验、需量试验、时段试验;
★强大的数据管理功能:数据化整、自动存储、数据备份、数据恢复,统计和查询方便、快捷;
★装置具有完整的故障检测、电压短路、电流开路等保护、报警功能;
★光电采样器可实现灵活调节,宽角度对光,同时可以接受电子式电能表的光脉冲信号;
★装置具有小键盘操作,可实现基本校验功能;
★支持条码输入,显示误差曲线图,误差上下限设置,多种检定方案,管理设备权限等。
性能指标
1、电压输出:220V;2、电流输出:0.1A~100A,0.2A、0.5A、1A、1.5A、2.5A、5A、10A、20A、50A、100A自动切换(量程可任意设定);
3、频率范围:45Hz-65Hz,调节细度0.01Hz;
4、相位可调范围:0-360度,调节细度0.01度;
5、设有相位实验点1、0.5L、0.5C、0.8L、0.8C;
6、输出电压、电流、功率稳定度Sp优于0.02%、γp优于0.05%/3分钟(PF=1);
7、输出电压失真度优于0.5%,电流失真度优于0.5%;
8、装置综合误差0.1级、0.2级,标准表准确度等级0.1级;
9、最大功耗电量:3000VA,台体输出电流回路功率最大1500VA,输出电压回路功率最大600VA。
详细介绍

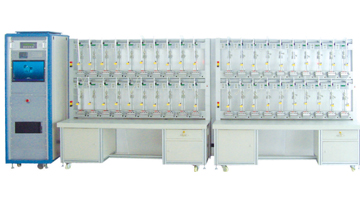

产品简介本产品是根据国家标准、检定规程要求设计制造,满足JJG597-2005《交流电能表检定装置检定规程》、JJG596-2012《电子式交流电能表检定规程》、DL460-2005《电能表检定装置检定规程》、DL/614-2007《多功能电能表》、JJG307-2006《机电式交流电能表》、Q/GDW 354-2009《智能电能表功能规范》、Q/GDW 364-2009《单相智能电能表技术规范》、Q/GDW 365-2009《智能电能表信息交换安全认证技术规范》等规程的要求。满足智能电能表、机械式电能表、电子式电能表的检定、校验和功能试验。同时具备了多功能电能表数据的管理功能和极强的证书、报表打印功能。
