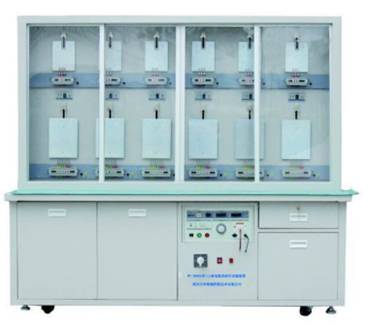

WT-5000A单/三相电能表耐压试验装置

功能特点

1.一体式实验装置，耐压试验有急停按钮，耐压试验与挂表位置门开关相互闭锁；
2.装置耐压试验过程中可手动终止试验；
3.可进行电压电流对外壳、电压对电流、电流相间之间的耐压试验，辅助端子对外壳之间的耐压试验（选配）；
4.单表位耐压击穿报警功能；
5.各表位的耐压试验相互独立，具有独立的耐压切断、漏电流检测、击穿报警功能，一个表位耐压击穿不影响其它表位的耐压试验的继续进行；
6.复位功能：表位耐压报警总复位用（注：当耐压仪过流报警时，复位按钮在耐压仪上）
7.耐压试验输出时有光信号警示高压输出；
8.在不变换表计接线，只通过开关切换方便地一次完成电能表的各种耐压试验；
9.挂表方式采用弹簧压接式表托，不须松、紧螺钉。

性能指标

耐压仪参数：
1.输入电压：AC 220V±10%
2.输出高压：0KV─5KV AC/50HZ,准确度为±5%(可选0 – 2KV)
3.输出容量：≥500VA
4.泄露电流设定：最大泄露电流100mA
5.电压测试方式：手动、自动两种
6.控制时间：0 – 99s任选，准确度为±5%

台体参数：
1.挂表数量：6个单相电能表，6个三相电能表
2.装置最大功耗：500VA
3.每表位泄漏电流：5mA±5%
4.输出波形畸变系数：﹤5%
5.电压、电流回路及各电路对地的绝缘电阻均大于10MΩ
6.电压输出综合误差不大于±2%
7.使用环境温度：0∽45°，相对湿度不超过85%
8.台体外形：1800ⅹ700ⅹ1600mm

详细介绍

★概述
WT-5000A单/三相电能表耐压试验装置是为顺应市场需求，由郑州市华特测控新技术有限公司强势推出的新一代电能表耐压试验装置。该装置采用高压输出与试验部件可组合或分离方式设计，实验过程可手动或自动进行，很好的满足了当前电能表耐压试验要求，是新一代理想的多表位电能表耐压试验设备。
