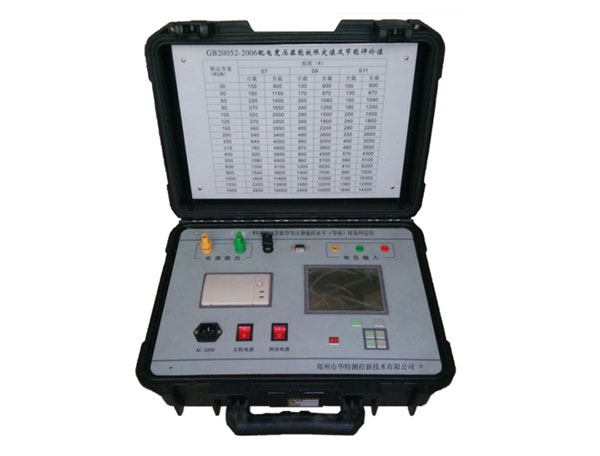

WT-8000A节能变压器能效等级判定装置

功能特点

1、大屏幕、高亮度、宽温型液晶显示，所有测量数据一屏显示，中文信息提示。液晶亮度、对比度可调节，在强阳光下也能清晰显示。
2、测试仪内置微型打印机，汉字打印输出，可在现场直接打印出测试结果。
3、采用长寿命触摸按键，操作简便，大部分操作使用默认设置即可，一键操作到底。
4、内置高能量电源可完成所有测试项目，在现场测试过程中该仪器不必外接电源及调压器、升流器等辅助设备，保证现场测试过程安全快捷。
5、独特省电模式，保证现场完成多台各种型号变压器的野外测试工作。
6、在额定电压下可以进行变压器空载试验能准确判断S7、S9、S11、S13、S15等型号的变压器。
7、所有数据实现自动相关修正。只要输入相关参数（如温度等），即可自动进行诸如：波形畸变校正、温度校正、非额定电压校正、频率校正、非额定电流校正等多种校正，使参数结果更加准确。
8、接线简单，仅用两把接线钳就可完成测试，测试不分相别，任选两相即可。
9、仪器内存储多种干式变压器技术数据能自动判定SCB，SGB等干变压器规格和型号。
10、仪器有RS232串口，测试数据可上传PC机，形成数据库并实现查询显示、打印正规测试报告。

性能指标

1、负载能力测试：范围30kVA～500kVA时，准确度0.5级，范围630kVA～40000kVA时，准确度2.0级
2、负载测试：短路损耗（铜损）：范围0～40000W，准确度0.5级阻抗电压（Uk）及其百分比（Uk%），准确度0.5级
3、空载测试：空载损耗（铁损）：范围0～40000W，准确度0.5级空载电流，准确度0.5级
4、其余电测量：电压范围0～750V，准确度0.2级；电流范围0～50A，准确度0.2级；频率范围45～65Hz，准确度0.2级。以上测量均可由自备电源完成。
5、内置电池参数：220V 40AH，可连续测量100台以上变压器；输出功率8000VA，可直接测试16000KVA等大负载变压器。
6、仪器提供测试信号：交流电压40V、110V、220V，电流最大40A，标准正弦波，失真度小于1%。
7、变压器型号（高耗能和节能型）自动判定并打印输出。
8、具有存储功能，可存储100台变压器信息。
9、仪器重量：主机8kg 电源17kg
10、测试时配备专用短路钳，接线方便。特殊要求时可选配1000A短路片。
11、测试电源充电电源：AC180～230V50Hz
12、电压、电流输入端对机壳的绝缘电阻≥500MΩ，工作电源输入端对外壳之间可承受工频2KV、历时1分钟的交流耐压试验。

详细介绍

全面准确能效评价

适应电力营销报装

方便电力用电稽查

提升运营管理水平

新一代WT-8000A节能变压器能效等级判定装置是我公司研发人员专门针对不良电力用户偷逃基本电费、私自增容问题而研发设计的新型仪器，是专门用于变压器负载能力及其它电特性参数测量的高精密仪器。

仪器由精密主机和高能量大功率专用测试电源构成，可以在现场停电时进行测试。测试时，无需三相电源及调压器、升流器等辅助设备，大大提高了工作效率。

此仪器是一种对电力变压器能效进行测试和确认的专用设备，可根据测试数据自动判断出变压器的负载能力及型号，并根据变压器特性参数与国家标准的误差可精确判定各种类型变压器的规格型号。适用于电力系统查窃电及电力营销报装监督工作需求，为电力系统科学有效的管理提供可靠依据。

根据国标GB1094《电力变压器》、GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》，WT-8000A节能变压器能效等级判定装置能够测试电压等级为6KV、10KV、35kV，负载能力测试范围从30 kVA到40000kVA的各种型号和规格的油浸式变压器、干式变压器和部分特种、高出率、炼钢炉变压器的负载能力、空载损耗、负载损耗。在测试空载损耗和负载损耗时无需外接电源和调压器即可直接测试。对于不同连接组别的变压器（Y/yn0或D/yn11）也可以识别测试。

仪器采用低电压、小电流测试法，增强了测试工作的安全。同时内置电源又能提供较大的输出功率，保证了测试数据的准确，也为大负载变压器的测试提供可靠的信号。

该仪器除了测试变压器负载能力、负载特性试验、空载特性试验，同时还能满足电压、电流、功率、短路阻抗等有关变压器参数的测量。仪器体积小、重量轻、接线简单、操作便捷、测量准确、稳定性好，是电力部门不可或缺的设备。

该仪器独家拥有以下功能：

（1）单相法测试负载能力无需知道低压侧接线方式（三角型或星型）。

（2）配备高能量大功率测试电源（8KVA），现场无电条件下，可以进行额定电压下的空载试验，准确判定S11、S13、S15以上的变压器。(现场测试无需外接380V电源及调压器)

（3）仪器内置多种干式变压器技术数据，能测试多种干式变压器，能自动判定SCB，SGB等干式变压器的负载能力规格和型号。
